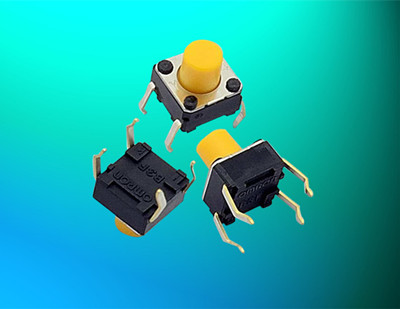

輕觸開關由：嵌件、基座、彈片、按鈕、蓋板組成其中防水類輕觸開關在彈片上加一層聚酰亞胺薄膜(如圖）。

輕觸開關有接觸電阻荷小、精確的操作力誤差、規格多樣化等方面的優勢，在電子設備及白色家電等方面得到廣泛的應用如：影音產品、數碼產品、遙控器、通訊產品、家用電器、安防產品、玩具、電腦產品、健身器材、醫療器材、驗鈔筆、雷射筆按鍵等等。因?yàn)檩p觸開關對環境的條件（施壓力小于2倍的彈力/環境溫濕度條件以及電氣性能）大型設備及高負荷的按鈕都使用導電橡膠或鍋?zhàn)虚_關五金彈片直接來代替，比如醫療器材、電視機遙控器等。

關于五腳輕觸開關的腳位問題：兩個引腳為一組，向開關體正確施壓時四個引腳相導通，第五個引腳為接地作用。

輕觸開關是隨著電子技術發展的要求而開發的第四代開關產品，最早的體積為12mmx12mm，8mm又8mm兩種，現在為6mm欠6om。產品結構有立式、臥式和臥式帶地端三種，現在又有組合式(3M、4M、SM、6M、SM)和電位器輕觸開關組合兩類，滿足國內各種電子產品要求。安裝尺寸有6.smm火4.5mm，5.5mm又4mm和6mm又4mm三種。國外已有4.5mm又4.5mm小型輕觸開關和片式輕觸開關，片式輕觸開關適合于表面組裝。目前使用導電橡膠開關也很普及^[1]  。

現在已有第五代開關—薄膜開關，功能與輕觸開關相同，主要用于電子儀器和數控機床，但電阻大、手感差。為了克服手感差的現象，也有在薄膜開關內不是用銀層做接觸點，而是裝上接觸簧片^[1]  。

輕觸開關的結構

輕觸開關分成兩大類:利用金屬簧片作為開關接觸片的稱輕觸開關，接觸電阻小，簇20mn。手感好，有“滴答”清脆聲。利用導電橡膠作為接觸通路的開關習慣稱為導電橡膠開關。開關手感好，但接觸電阻大，一般在100一300n。輕觸開關的結構是靠按鍵向下移動，使接觸簧片或?qū)щ娤鹉z塊接觸焊片，形成通路^[1]  。

輕觸開關的操作力與簧片所處的狀態有關。開始力與簧片的壓縮的距離成正比當簧片壓縮到5。%一70%時操作力突然減少，并伴有“滴答”聲。導龜橡膠開關一般有兩種結構。操作力曲線隨橡膠塊的幾何形狀不同而有很大的差異^[1]  。

相對濕度:<95%

額定電壓:12V

額定電流:50mA

溫度:-25~70℃^[1]

用途和主要性能

彩色電視機、黑白電視機、音響設備、錄像機、攝像機、計算機、游戲機、傳真機、對講機、警棍、機床控制裝置、復印、打印機、電子儀器、儀表和其它家用電器。

機械性能：

操作力:1N、1.6N、2.5N；

彈力;(內控)；

開關壽命:30萬次、50萬次、100萬次。^[1]

電氣性能：

接觸電阻:100mΩ(實際<20mΩ)；

抖動時間：5ms(實際<1ms)；

電氣開關壽命:30萬次、50萬次、100萬次。

輕觸開關封裝種類

輕觸開關有三種封裝：散裝人工插件、SMT貼片封裝、DIP插件編帶封裝。

輕觸開關型號規格

輕觸開關主要規格有：環保耐高溫 貼片式 插件式 側插式 大/中/小龜型輕觸開關 2*4輕觸開關 3*3輕觸開關 3.7*3.7*0.35進品輕觸開關 4*4*1.5/1.6/17mm輕觸開關 3*6*4.3/5.0mm汽車輕觸開關 4*6*2.6輕觸開關 4.5*4.5*3.8/4.8/5/0/6/7/8/9貼片輕觸開關 插件式輕觸開關 邊三解輕觸開關 6*6*4.3/5.0/5.5/6/7/8/9/9.5/10/11/12/13/14/15/16/17/18/19/20/21/26mm輕觸開關 貼片輕觸開關 插件輕觸開關 6.2*6.2*2.5/2.7/3.1/3.4輕觸開關 12*12*4.3/5.0/5.5/6/7/8/9/10/11/12/13/14/15/16/17/18/19/20/21/22/23mm輕觸開關 6*6系列防水輕觸開關 8*8系列防水輕觸開關 10*10系列防水輕觸開關 12*12系列防水輕觸開關。
