光電傳感器可以把被測量的變化轉化為光信號的變化，然后再借助光電元件把光信號轉換成電信號來實現控制，主要用于光電開關、光感電阻、光感二極管、光電池、光纖等領域，對各種可見光進行控制。

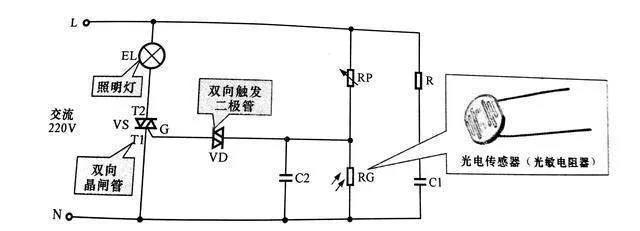

從上圖可看出該光電傳感器采用的是光敏電阻器作為光電元件，光敏電阻器是一種對光敏感的元件，其電阻值隨入射光線的強弱發生變化而變化。

EE-SX1071微型光電傳感器(透過型）

當環境光較強時，光電傳感器RG的阻值較小，使可調電阻器RP與光電傳感器RG處的分壓值變低，不能達到雙向觸發二極管VD的觸發電壓值，雙向觸發二極管VD 截止，進而使雙向了晶閘管VS也截止，照明燈EL熄滅?！‘?dāng)環境光較弱時，光電傳感器RG的阻值變大，使可調電阻器RP與光電傳感器RG處的分壓值變高，隨著光照強度的逐漸增強，光電傳感器RG的阻值逐漸變大，當可調電阻器kP與光電傳感器RG處的分壓值達到雙向觸發二個極管VD的觸發電壓時，雙向觸發二極管VD導通，進而觸發雙向品閘管VS也導通，照明燈EL點亮。

光電傳感器優點

1、檢測距離長。在對射型中保留10m以上的檢測距離等，便能實現其他檢測手段。

2、對檢測物體的限制少。由于以檢測物體引起的遮光和反射為檢測原 理，所以不象接近傳感器等將檢測物體限定在金屬，它可對玻璃.塑料.木材.液體等幾乎所有物體進行檢測。

3、響應時間短。光本身為高速，并且傳感器的電路都由電子零件構成，所以不包含機械性工作時間。

4、分辨率高。能通過高級設計技術使投光光束集 中在小光點，或通過構成特殊的受光光學系統，來實現高分辨率。也可進行微小物體的檢測和高精度的位置檢測?！?/span>

5、可實現非接觸的檢測。可以無須機械性地接觸 檢測物體實現檢測，因此不會對檢測物體和傳感器造成損傷。因此，傳感器能長期使用。

6、可實現顏色判別。通過檢測物體形成的光的反 射率和吸收率根據被投光的光線波長和檢測物體的顏色組合而有所差異。利用這種性質，可對檢測物體的顏色進行檢測。

7、便于調整。在投射可視光的類型中，投光光束 是眼睛可見的，便于對檢測物體的位置進行調整
