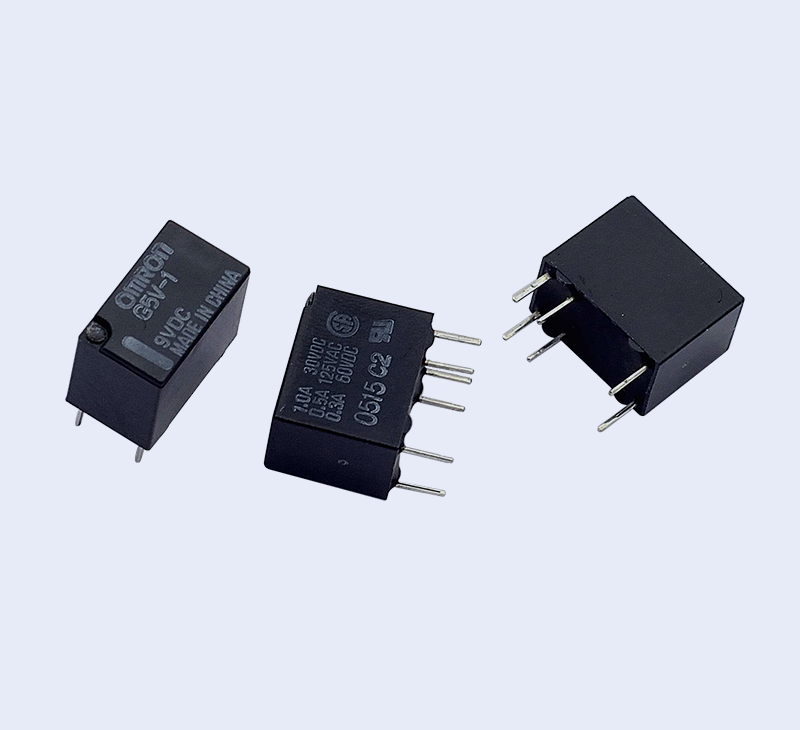

G5V-1 小型繼電器
小型、高靈敏度1級信號用繼電器
? 小型的尺寸 12.5（L）×7.5（W）×10（H）mm。
? 寬范圍的接點開關區域 1mA～1A。
? 高靈敏度線圈150mW。
? 塑料密封型，耐環境性能優越。
? 線圈接點間為FCC part68 標準。(1,500V、10×160μs)
構造項目
接點構造
|
型號
|
線圈額定電壓
|
最小包裝單位
|
|
朔料密封型
|
1G
|
G5V1
|
DC 3
|
25個/桿裝
|
|
DC 5
|
|
DC 6
|
|
DC 9
|
|
DC 12
|
|
DC 24
|
注.訂購時，請注明線圈額定電壓（V）。
例：G5V-1 DC3
此外，交付時的包裝標記及標注的電壓規格為□□VDC。
|
|
■ 標準型規格
接點接觸結構：?jiǎn)螜M桿(Au金合金+Ag)
保護構造：塑料密封型
端子形狀：印刷基板用端子
注. 作為特殊系列商品備有雙橫桿接點型。
|
■?額定值
操作線圈???????
額定電壓
（v）項目
|
額定電流
??（mA）
|
線圈電阻
??（Ω）
|
動作電壓
（V）
|
復位電壓（V）
|
最大容許電壓（V）
|
消耗功率
（mW）
|
|
DC
|
3
|
50
|
60
|
80%以下
|
10%以上
|
200%
（23℃時）
|
約150
|
|
5
|
30
|
167
|
|
6
|
25
|
240
|
|
9
|
16.7
|
540
|
|
12
|
12.5
|
960
|
|
24
|
6.25
|
3,840
|
注1.?額定電流、?線圈電阻為線圈溫度+23℃時的值，±10%。
2.?動作特性為線圈溫度+23℃時的值。
3.?最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
4.作為特殊系列產品，備有動作電壓70%以下的G5V-1-2可選。
開關部（接點部）???????
負載
項目
|
電阻負載
|
|
接點接觸結構
|
單橫杠
|
|
節點材質
|
Au合金+Ag
|
|
額定負載
|
AC125V?0.5、DC24V?1A
|
|
額定通電電流
|
2A
|
接點電壓
最大值
|
AC125V?DC24V?1A
|
接點電流
最大值
|
1A
|
■?性能
|
接觸電阻＊1
|
100mΩ以下
|
|
動作時間
|
5ms以下
|
|
復位時間
|
5ms以下
|
|
絕緣電阻＊2
|
100MΩ以上
|
|
耐壓
|
線圈與接點間
|
AC1，000V?50/60Hz?1?min
|
|
同級接點間
|
AC400V?50/60Hz?1?min
|
|
震動
|
耐久
|
10~55~10Hz?單振幅1.65mm?（雙振幅3.3mm）
|
|
誤動作
|
10~55~10Hz?單振幅1.65mm?（雙振幅3.3mm）
|
|
沖擊
|
耐久
|
1,000m/s2
|
|
誤動作
|
1,00m/s2
|
|
壽命
|
機械
|
500萬次以上（開關頻率36,000次/h）
|
|
電氣
|
10萬次以上（額定負載?開關頻率1，800次/h）
|
|
故障率P水準（參考值）*3
|
DC5V?1mA
|
|
使用環境溫度
|
-40~+70℃（無結冰、無凝露）
|
|
使用環境濕度
|
5~85%RH
|
|
重量
|
約2g
|
注：左述為初始值
＊1.測量條件：根據電壓下降法，在DC1V?10mA的條件下
＊2.測量條件??：線圈與接點間用DC500V兆歐表、同極接
點間用DC250V兆歐表測量，位置與測量耐壓時相同。
＊3.該值是開關頻度120?次/min?時的值，接觸電阻的故障
判定值100Ω。
該值根據開關頻度、使用環境不同會有所變化，請事
先確認實際使用條件后再使用。
|
印刷基板加工圖
(底視圖)
公差:±0.1mm
|
端子配置/內部連接圖
(底視圖)
|
● 長期連續通電的場合
繼電器用于一直處于通電狀態，但是不進行開關動作的回路時，由于線圈自身的發熱會產生絕緣惡化、接點表面生成皮膜從而進一步加速接觸不良。用于這類電路時，為了以防接觸不良和線圈斷線，請?jiān)O(shè)計成安全電路。
● 關于繼電器的場合
焊接實裝后清洗時應避免急速冷卻，請使用酒精類或水溶類清洗劑。同時，水溫應在40℃以下。
