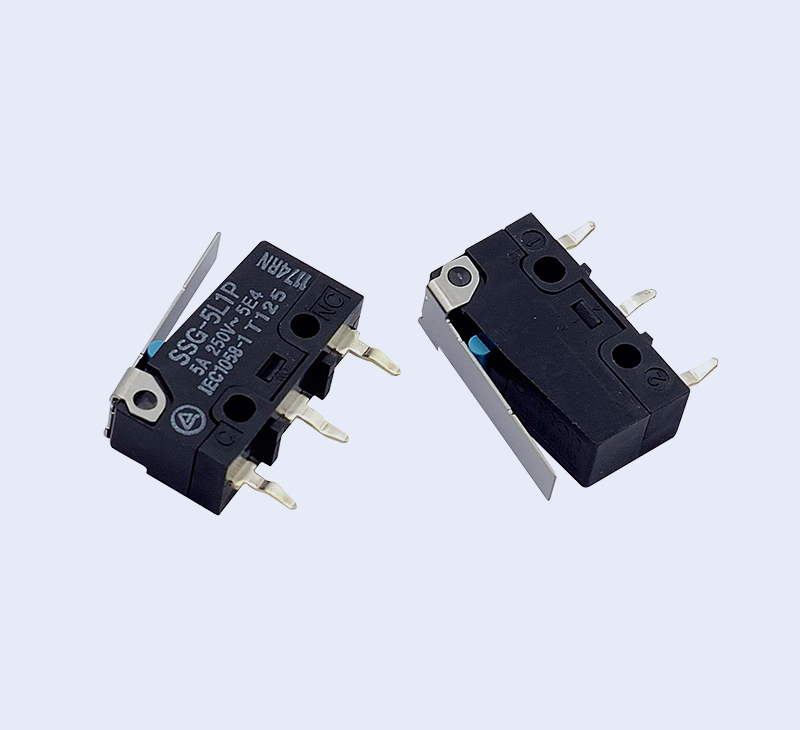

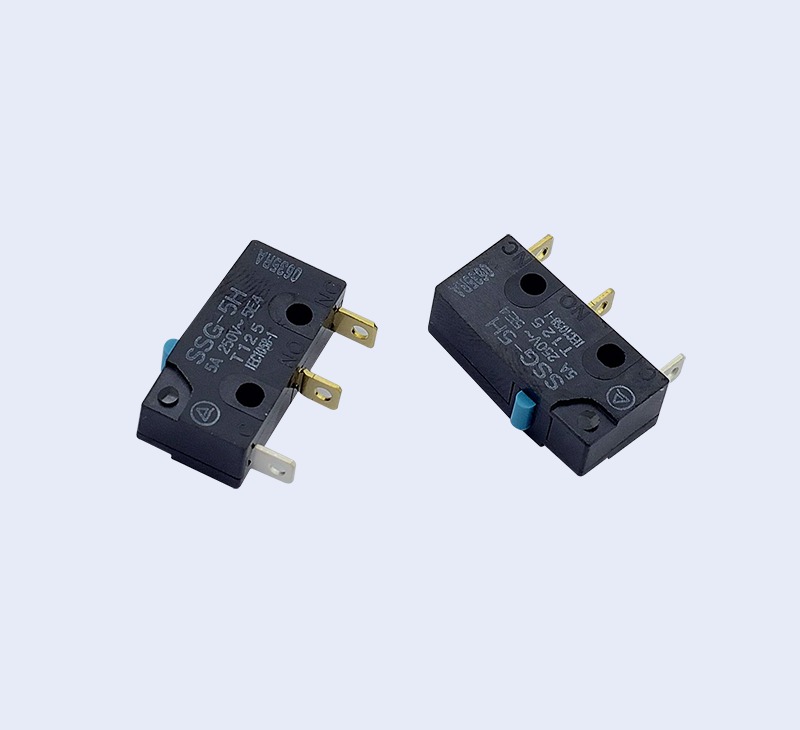

SSG歐姆龍微動開關

SSG超小型基本開關

立即咨詢 技術資料下載

額定值			5 A	0.1 A
驅動桿	端子	動作力(OF)最大	5 A	0.1 A

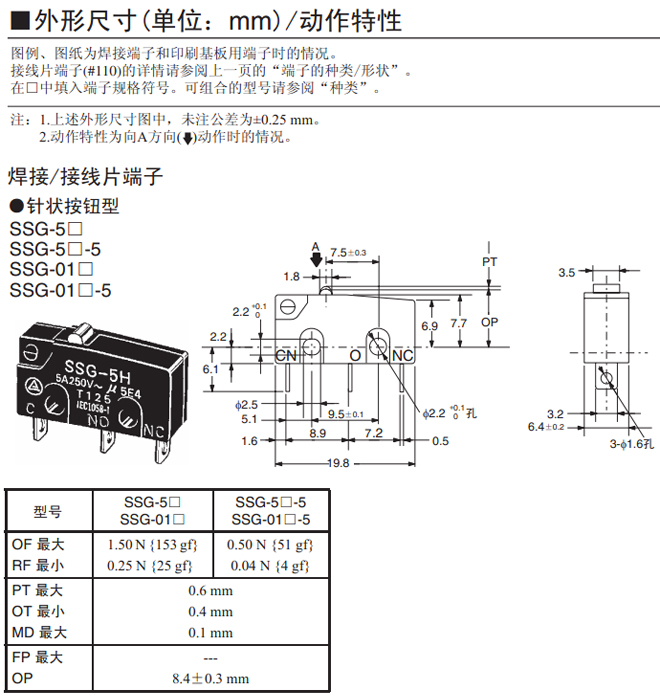

針狀按鈕型	焊接端子	1.50 N {153 gf}	SSG-5H	SSG-01H
	接線片端子(#100)		SSG-5	SSG-01T

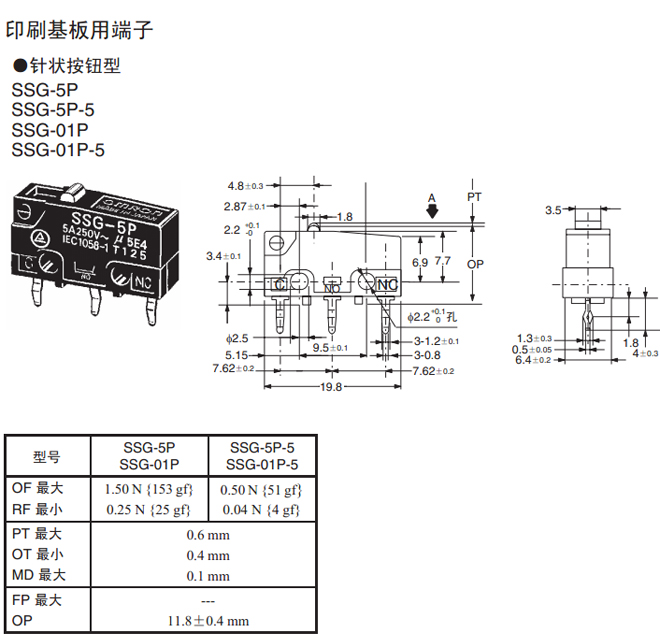

	印刷基板用端子		SSG-5P	SSG-01P
	焊接端子	0.50 N {51 gf}	SSG-5H-5	SSG-01H-5
	接線片端子(#100)		SSG-5T-5	SSG-01T-5
	印刷基板用端子		SSG-5P-5	SSG-01P-5

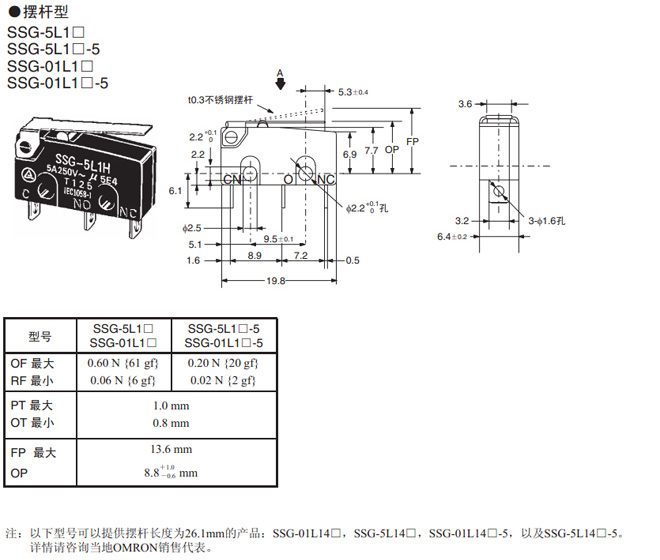

擺桿型	焊接端子	0.60 N {61 gf}	SSG-5L1H	SSG-01L1H
	接線片端子(#100)		SSG-5L1T	SSG-01L1T

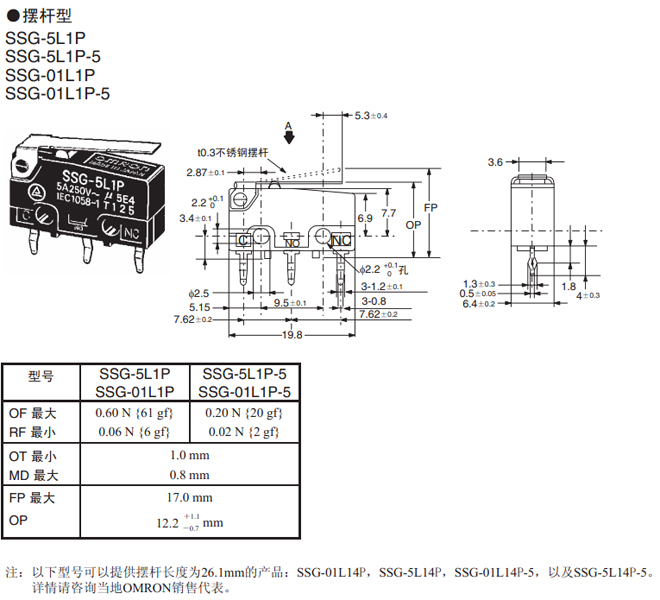

	印刷基板用端子		SSG-5L1P	SSG-01L1P
	焊接端子	0.20 N {20 gf	SSG-5L1H-5	SSG-01L1H-5
	接線片端子(#100)		SSG-5L1T-5	SSG-01L1T-5
	印刷基板用端子		SSG-5L1P-5	SSG-01L1P-5

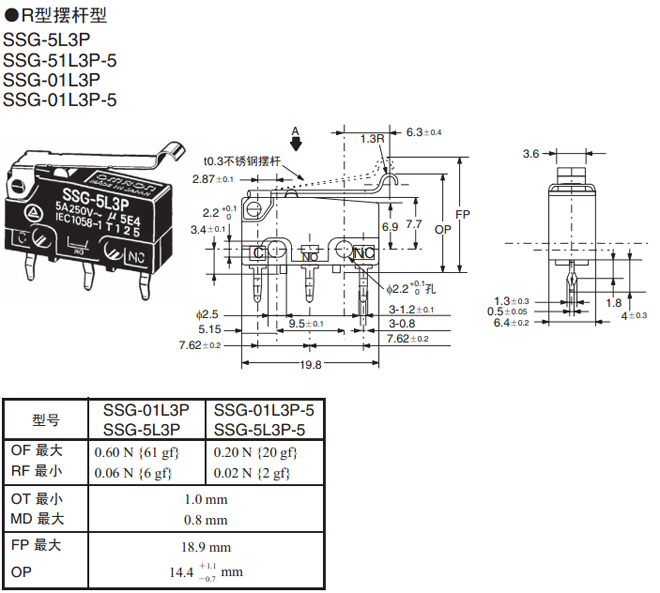

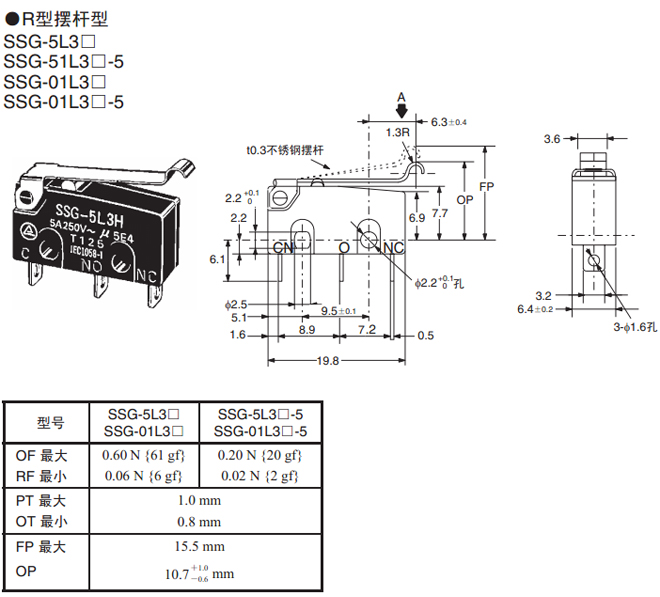

R型擺桿型	焊接端子	0.60 N {61 gf}	SSG-5L3H	SSG-01L3H
	接線片端子(#100)		SSG-5L3T	SSG-01L3T
	印刷基板用端子		SSG-5L3P	SSG-01L3P
	焊接端子	0.20 N {20 gf}	SSG-5L3H-5	SSG-01L3H-5
	接線片端子(#100)		SSG-5L3T-5	SSG-01L3T-5
	印刷基板用端子		SSG-5L3P-5	SSG-01L3P-5

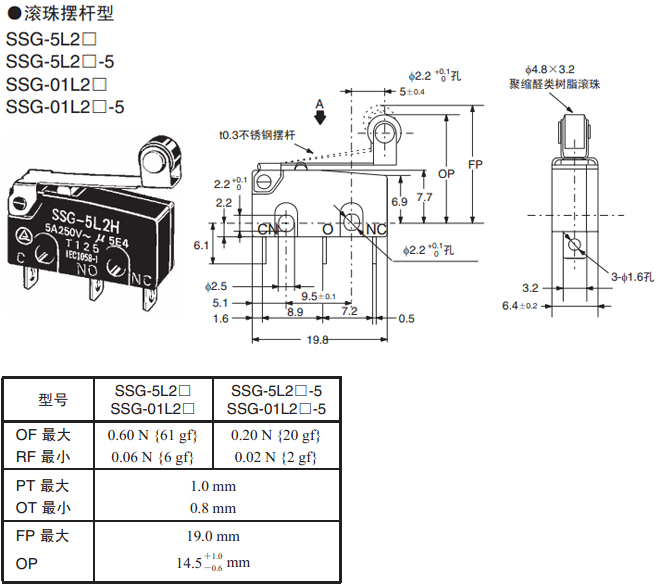

滾珠擺桿型	焊接端子	0.60 N {61 gf}	SSG-5L2H	SSG-01L2H
	接線片端子(#100)		SSG-5L2T	SSG-01L2T

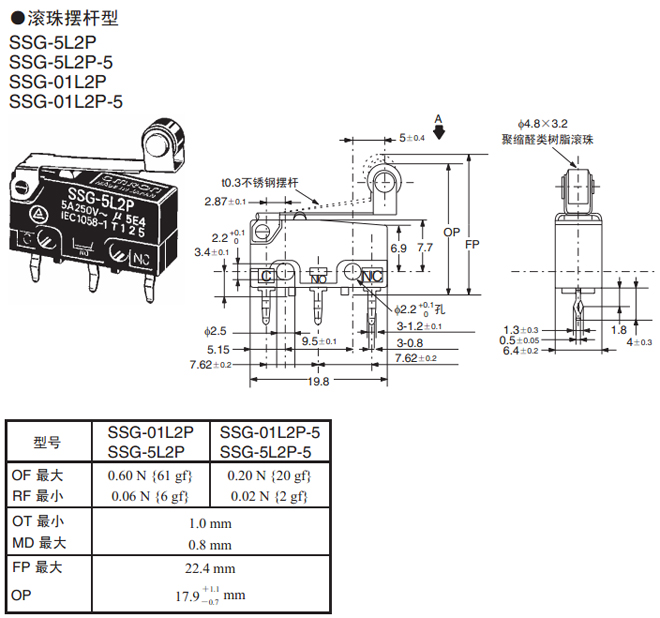

	印刷基板用端子		SSG-5L2P	SSG-01L2P
	焊接端子	0.20 N {20 gf}	SSG-5L2H-5	SSG-01L2H-5
	接線片端子(#100)		SSG-5L2T-5	SSG-01L2T-5
	印刷基板用端子		SSG-5L2P-5	SSG-01L2P-5

注：SPST-NO和SPES-NC型號的詳細情況，請咨詢當?shù)豋MRON銷售代表

額定值

項目		阻抗負載
型號	額定電壓	阻抗負載
SSG-5	AC125V	5A
SSG-5	AC250V	3A
SSG-01	AC125V	0.1A
SSG-01	DC 30V	0.1A

注.1.上述數值表示穩定電流。

2.直流并且有浪涌的情況下，請同時使用浪涌抑制電路。

3.上述額定值要符合以下使用條件的場所。

? 環境溫度：20±2℃

? 環境濕度：65±5%RH

? 操作頻率：30次/min.

■ 性能

容許操作速度		0.1mm～1m/s(針狀按鈕型的場合)
容許操作頻率	機械	最大400次/min
	電氣	最大30次/min
絕緣電阻		100MΩ以上
接觸電阻	OF 1.50 N	SSG-5 models: 30mΩ最大
		SSG-01 models: ?50mΩ最大
	OF ?0.50 N	SSG-5 models: 50mΩ最大
		SSG-01 models: ?100mΩ最大
耐電壓	同極端子之間	AC1,000V,50/60Hz 1min(SSG-01H和SSG-01T型為 ?AC600V)
	帶電金屬部與地之間	AC1,500 V, 50/60 Hz 1 min
	各端子與非帶電金屬部之間	AC1,500 V, 50/60 Hz 1 min
振動	誤動作	10～2,000 Hz, 196 m/s2 {20G}
沖擊	誤動作	490 m/s2 {約 50G}
壽命（注2）	機械	10,000,000 次以上 (60 次/min)
	電氣	200,000次以上(30次/min)
保護結構（IP等級）		IEC IP40
防觸電保護等級		Class I
漏電特性		175
使用環境溫度度		–25°C～125°C (在環境濕度60% 以下) (無結冰)
使用環境濕度		85% RH以下 (5°C～30°C時)
重量		約1.6g（針狀按鈕型的場合）
