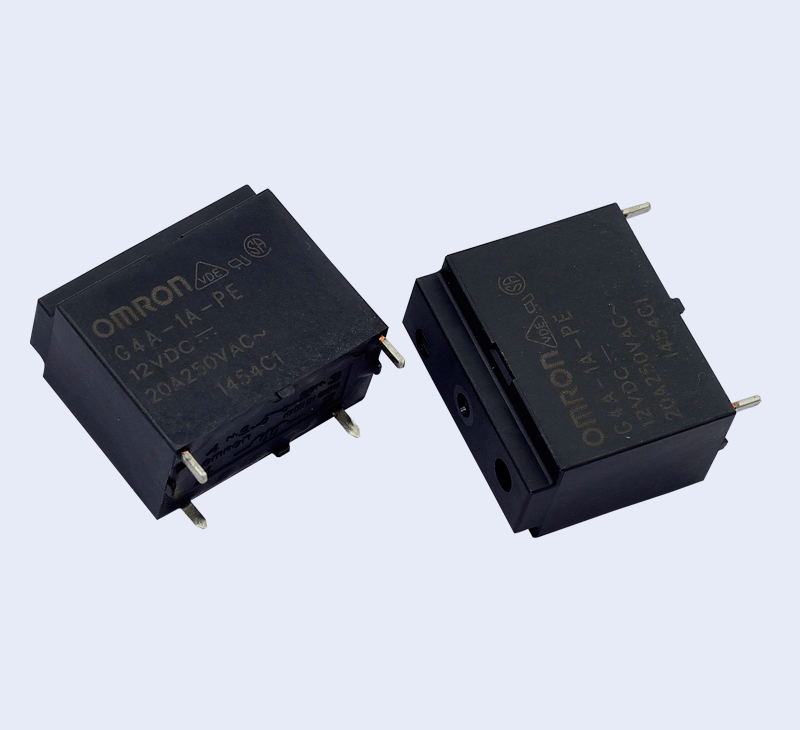

G4A 功率繼電器
實現通電80A、通電、切斷20A的1極小型功率繼電器
? 實現通電80A、通電、切斷20A的電機負載開閉。小型卻可以實現高容量開閉、高耐久性。
? 符合UL、CSA空調規格，確保絕緣距離。
? 采用抗干擾性強的高絕緣構造。
? 標準品采用耐焊劑構造。
| 接線片端子、印刷基板端子兩用型 |
| 接點構成 | 負載接點端子 | 線圈端子 | 型號 | 線圈額定電壓(V) | 最小包裝單位 |
|---|---|---|---|---|---|
| 1a | #250 | 印刷基板用端子 | G4A-1A-E | DC12 | 50個/托盤 |
| DC24 |
| ● 印刷基板端子用端子型 |
| 接點構成 | 負載接點端子 | 線圈端子 | 型號 | 線圈額定電壓(V) | 最小包裝單位 |
|---|---|---|---|---|---|
| 1a | 印刷基板用端子 | 印刷基板用端子 | G4A-1A-PE | DC12 | 50個/托盤 |
| DC24 |
| 額定值 |
●操作線圈 |
| 額定電流 (mA) | 線圈電阻 ( Ω) | 電感（H） | 動作電壓 (V) | 復位電壓 (V) | 最大容許電壓 (V) | 消耗功率 (W) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 鐵片 開放時 | 鐵片 動作時 | ||||||||||
| DC | 12 | 75 | 160 | 0.8 | 1.1 | 70％ 以下 | 10％以上 | 160％ （at23℃） | 0.9 | ||
| 24 | 37.5 | 640 | 3.5 | 4.8 | |||||||
| 注.1.額定電流、線圈電阻的值指的是線圈溫度為+23℃時的值，公差±10%。 |
| 2.電感各參考值 |
| 3.動作特性指的是線圈溫度為+23℃時的值。 |
| 4.最大容許電壓為繼電器線圈能夠施加的電壓的最大值。 |
| ●開關部（接點部） |
| 接觸機構 | 單 |
|---|---|
| 接點材質 | Ag合金（無Cd材料） |
| 額定通電電流 | 20A |
| 接點電壓的最大值 | AC250V |
| 接點電流的最大值 | 20A |
| 開關容量 的最大值(參考值) | 5,000VA |
| 馬達額定值 |
| 負載條件 | 開關頻率 | 電氣壽命 |
|---|---|---|
| AC250V 實現80A、0.3s cosφ=0.7 切斷20A cosφ=0.9 | ON：1.5s OFF：1.5s | 20萬次 |
| 變頻器額定值 |
| 負載條件 | 開關頻率 | 電氣壽命 |
|---|---|---|
| AC100V 實現200A （峰值） 切斷20A | ON：3s OFF：5s | 3萬次 |
| 負載壽命（參考值） |
| 負載條件 | 開關頻率 | 電氣壽命 |
|---|---|---|
| AC250V 實現80A 切斷80A cosφ=0.7 | ON：1.5s OFF：99s | 1,500次 |
| ■ 性能 |
| 接觸電阻＊1 | 100mΩ以下 | |
|---|---|---|
| 動作時間 | 20ms以下 | |
| 復位時間 | 10ms以下 | |
| 最大開關 頻率 | 機械 | 18,000次/h |
| 絕緣電阻＊2 | 1,000MΩ以上 （DC500V兆歐表） | |
| 耐壓 | 線圈與接點間 | AC4,500V 50/60Hz 1min |
| 同極接點間 | AC1,000V 50/60Hz 1min | |
| 耐沖擊電壓 | 線圈與 接點間 | 8.5kV 1.2×50 |
| 絕緣距離 | 線圈與 接點間 | 空間：3.2mm、 沿面：6.4mm |
| 振動 | 耐久 | 10～55～10Hz 單振幅0.75mm(雙振幅1.5mm) |
| 誤動作 | 10～55～10Hz 單振幅0.75mm(雙振幅1.5mm) | |
| 沖擊 | 耐久 | 1,000m/s2 |
| 誤動作 | 200m/s2 | |
| 壽命 | 機械 | 200萬次以上 （開關頻率18,000次/h） |
| 馬達負載 | 20萬次以上 （開關頻率1.5sON、1.5sOFF） | |
| 變頻器負載 | 3萬次以上 （開關頻率3sON、5sOFF） | |
| 故障率 P水準 （參考值 ＊3） | DC5V 100mA | |
| 使用環境溫度 | -20～+60℃ （無結冰、無凝露） | |
| 使用環境濕度 | 5～85％RH | |
| 重量 | 約23g | |
| 注.上述值為初始值。 | |
| *1.測量條件：根據電壓下降法，在DC5V 1A的 條件下。 | |
| *2.測量條件：用DC500V兆歐表測量，位置與 測量耐壓時相同。 | |
| *3.此值為開關頻率在120次/min時的值。 |
| #250 接線片端子、印刷基板端子兩用型 G4A-1A-E | |
| 安裝孔加工尺寸 (BOTTOM VIEW) | |
| 端子配置/內部連接圖 (Top View) (Bottom View) | |
| 印刷基板端子 G4A-1A-PE | |
| 安裝孔加工尺寸 (BOTTOM VIEW) | |
| 端子配置/內部連接圖 (BOTTOM VIEW) | |
